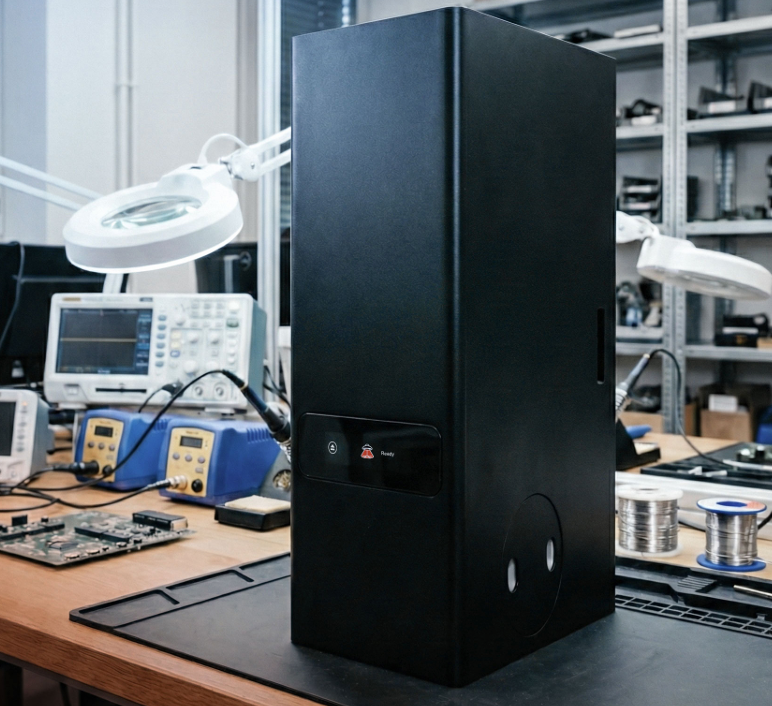

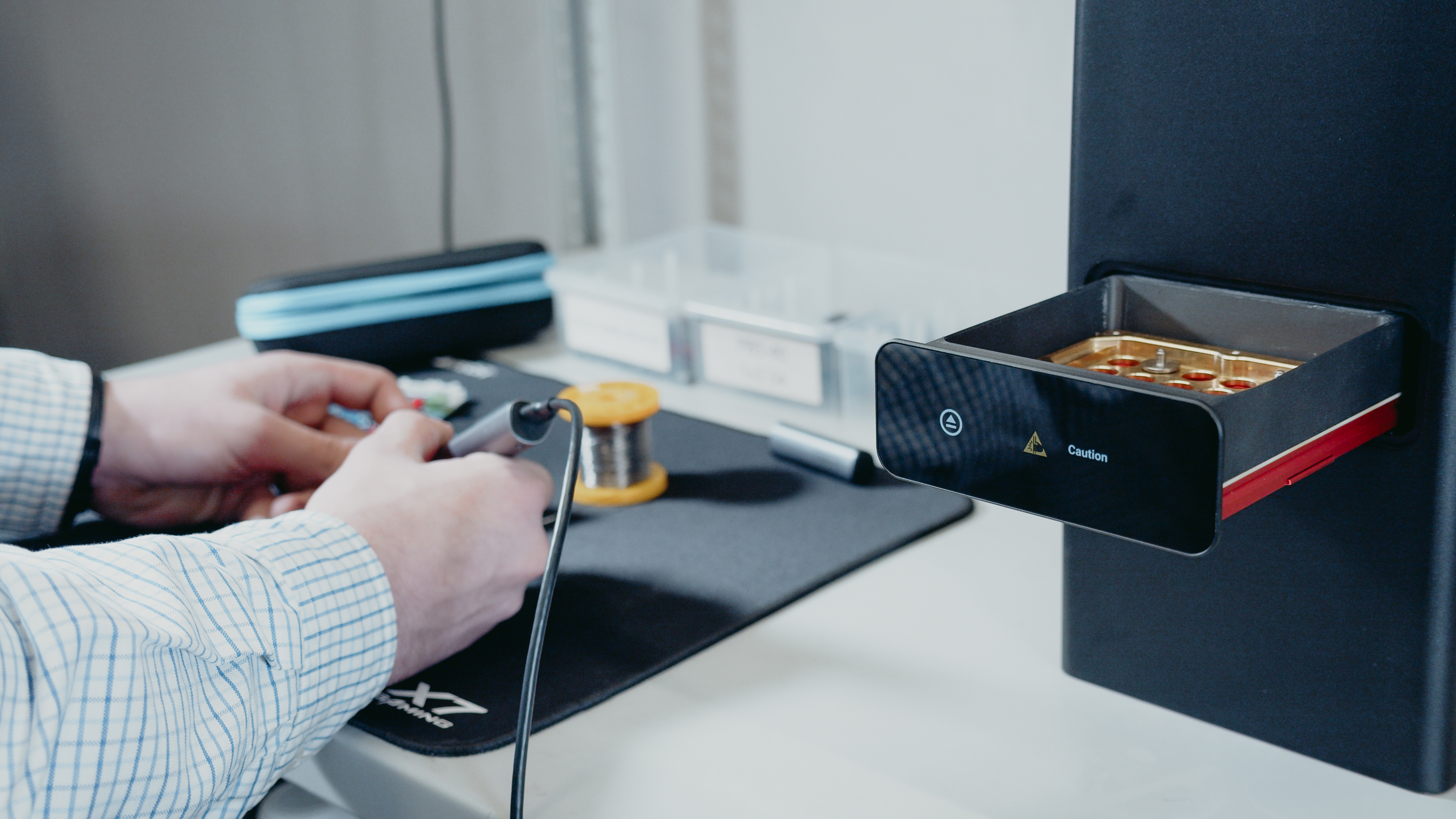

Настольный принтер печатных плат PewCB

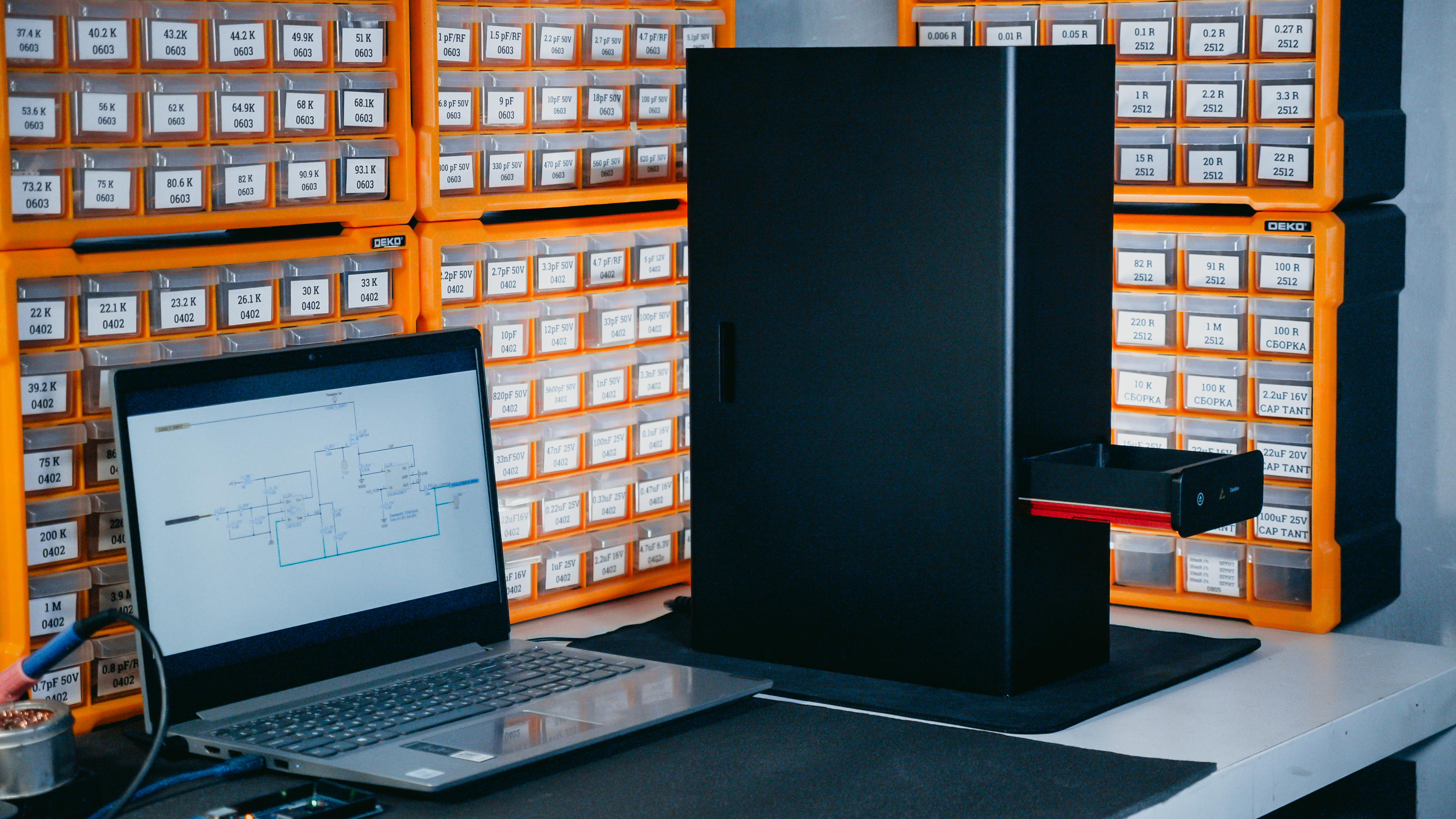

Описание Настольный принтер печатных плат PewCB
PewCB - это настольный принтер печатных плат. Он производит прототипы печатных плат (PCB) всего за несколько минут, без лишних хлопот. Мощный импульсный лазер внутри корпуса формирует трассы, выборочно удаляя медь и паяльную маску со специальных керамических заготовок.
Выдающаяся точность при каждом запуске
PewCB оснащен линзой и парой электромеханически управляемых зеркал, которые направляют сфокусированный луч по рабочей области с высокой скоростью.
Для точного позиционирования и компенсации оптических искажений PewCB использует запатентованную систему калибровки с массивом фотодатчиков, измеряющих точное положение луча по всей рабочей области.
Процедура полностью автоматизирована, занимает всего несколько секунд перед каждым запуском и обеспечивает позиционное отклонение менее 30 мкм между запусками.
Линза фокусирует лазер в точку диаметром около 35 мкм, что позволяет устройству воспроизводить дорожки плат с выдающимся уровнем детализации - до 0,1 мм с зазорами 0,1 мм.

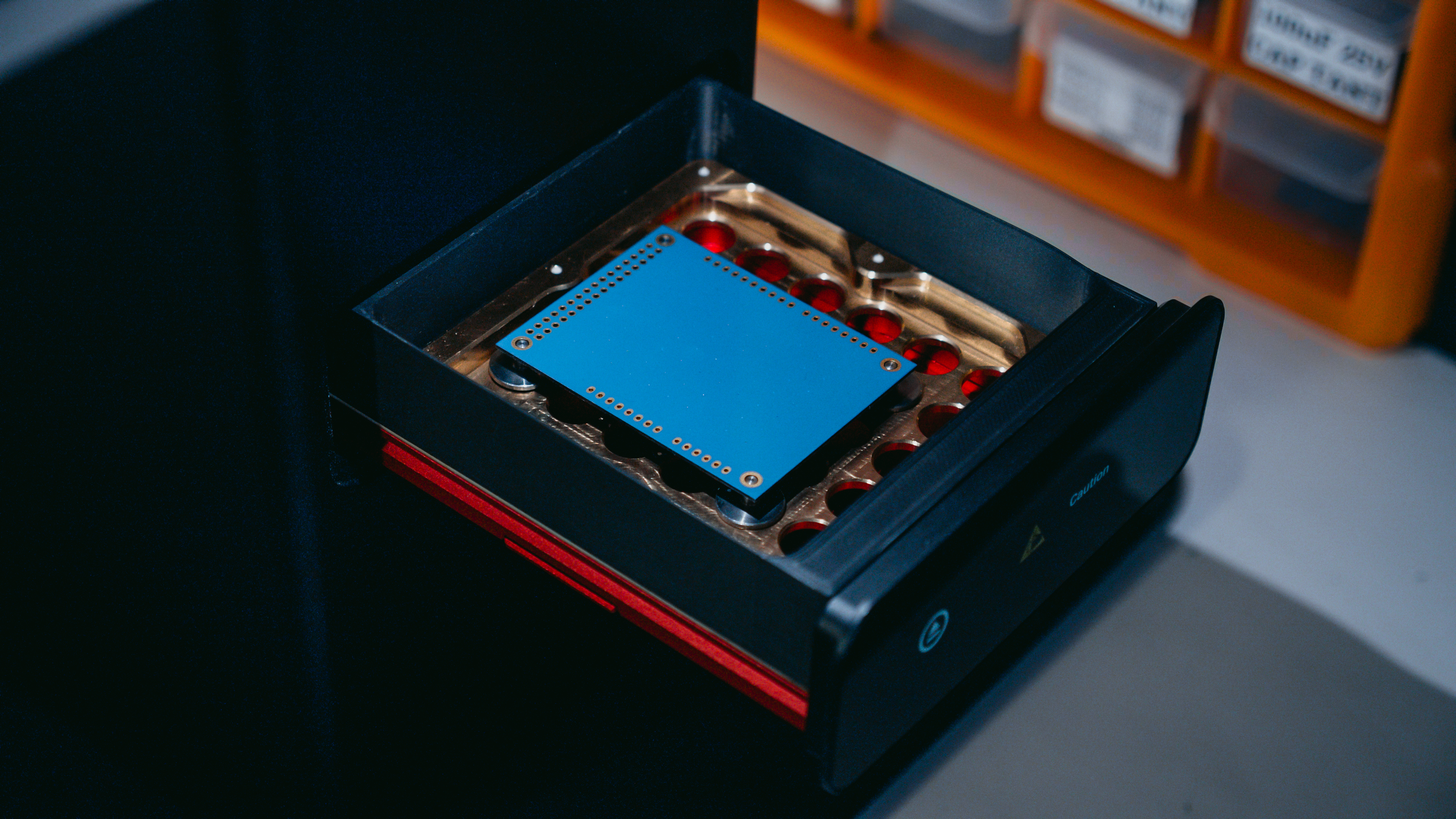

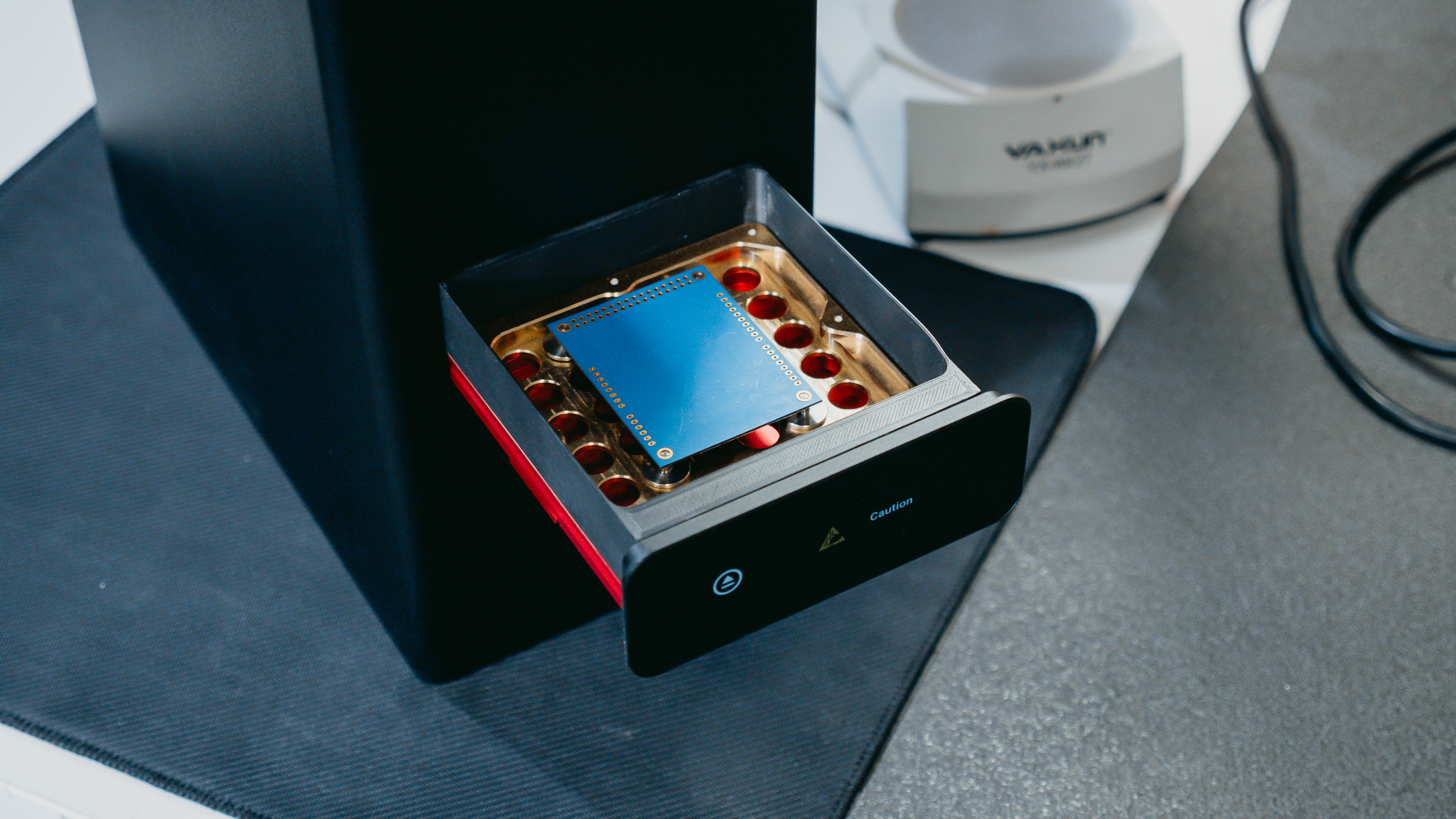

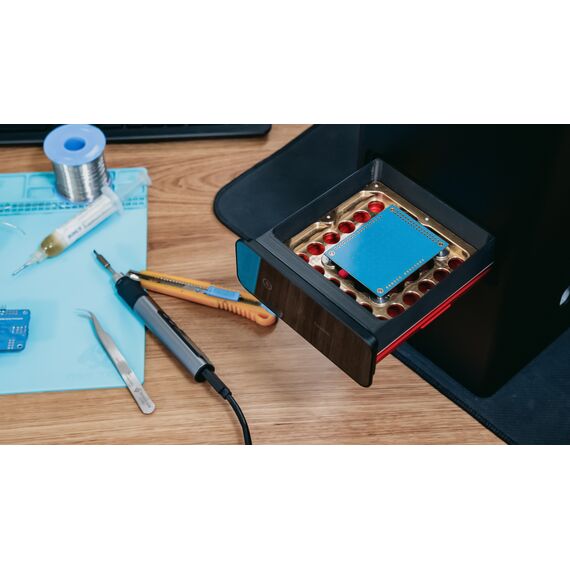

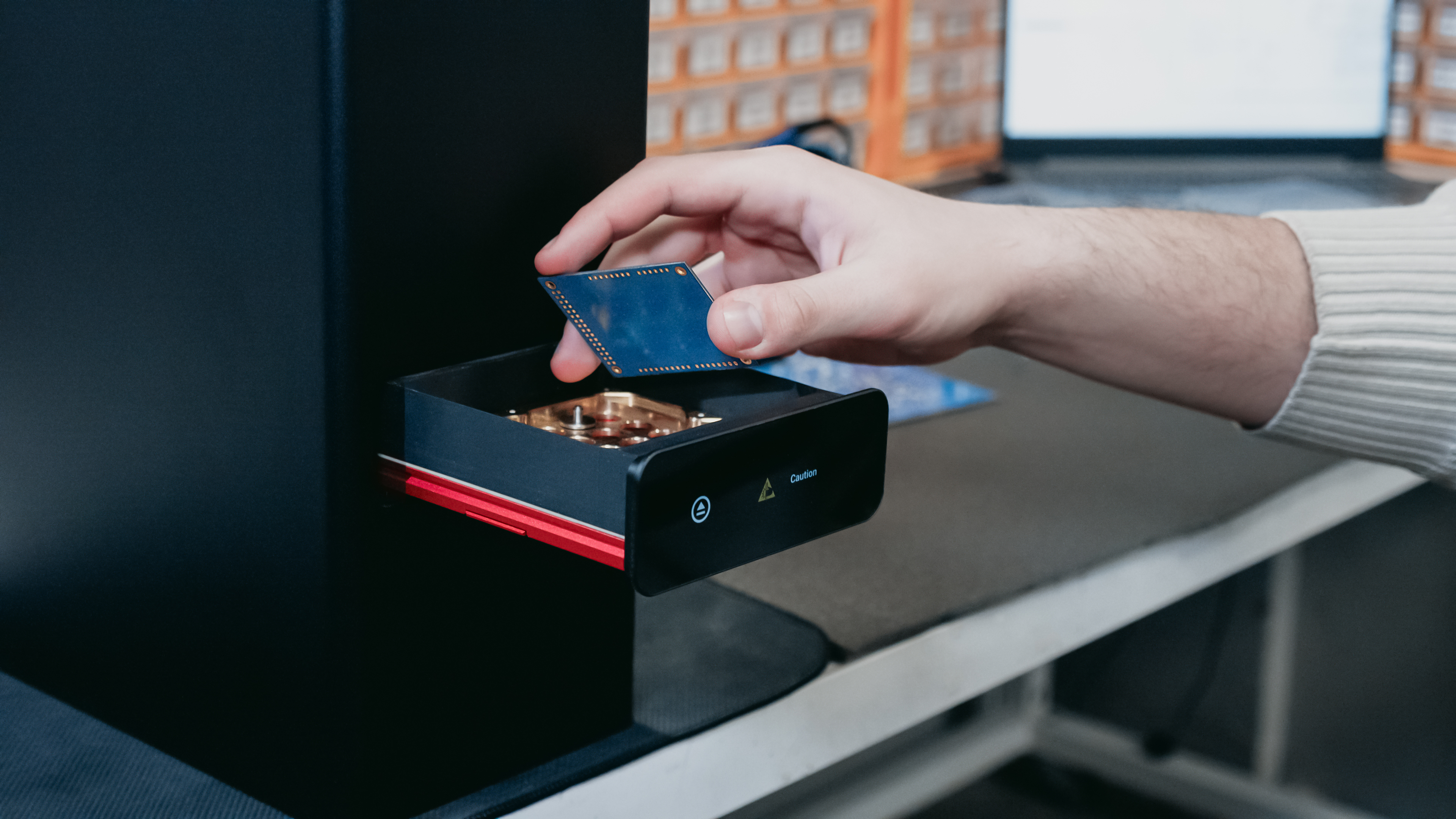

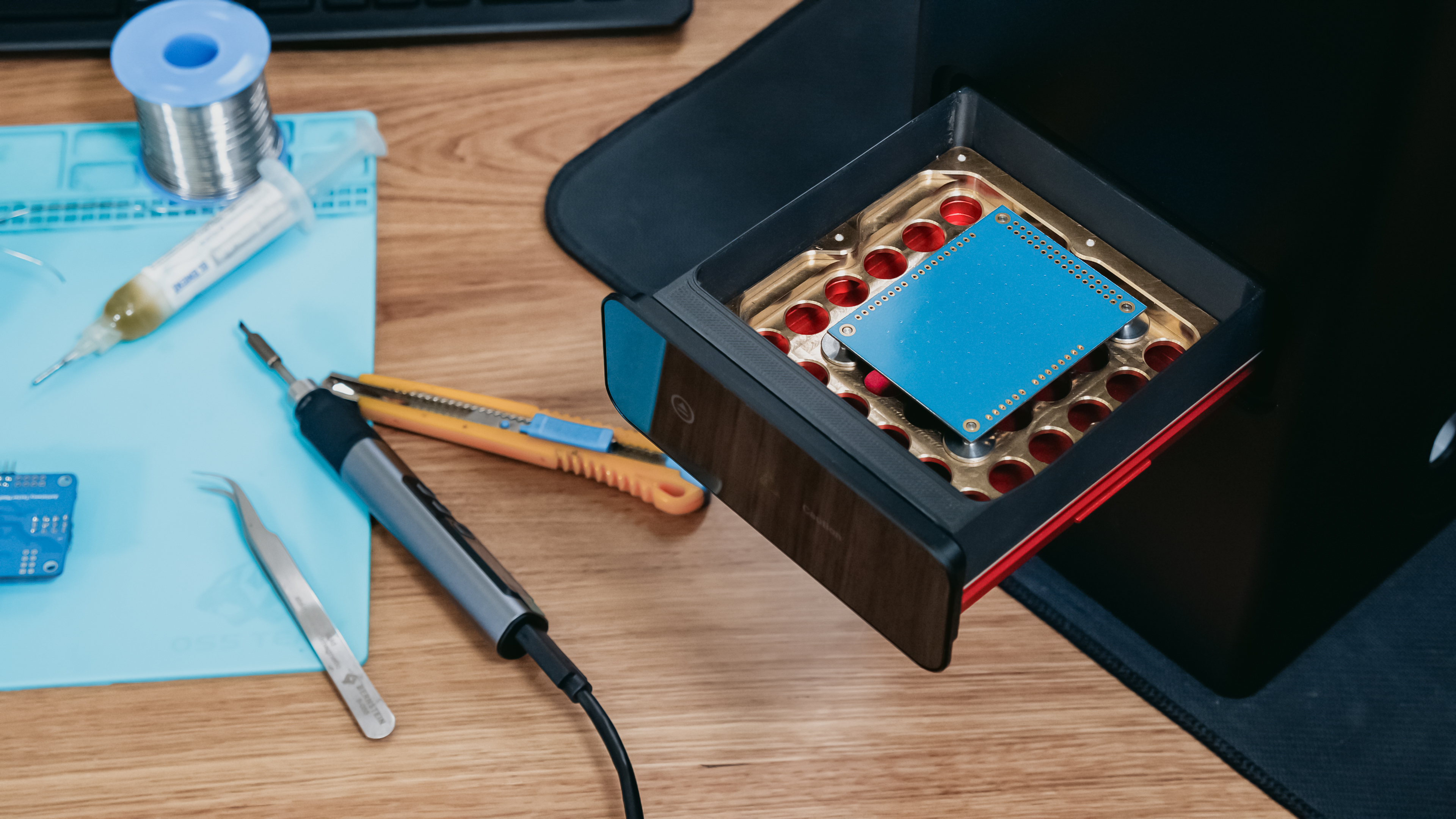

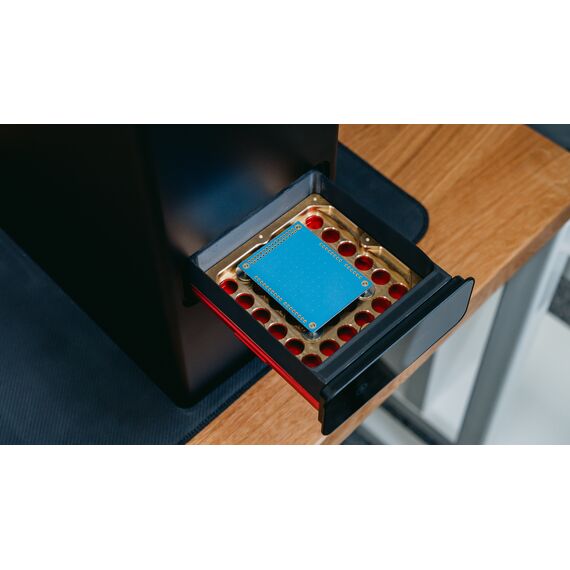

Заготовки
Чтобы сократить этапы производства печатных плат и снизить затраты времени и труда, мы предоставляем специальные заготовки различных размеров и свойств материала.

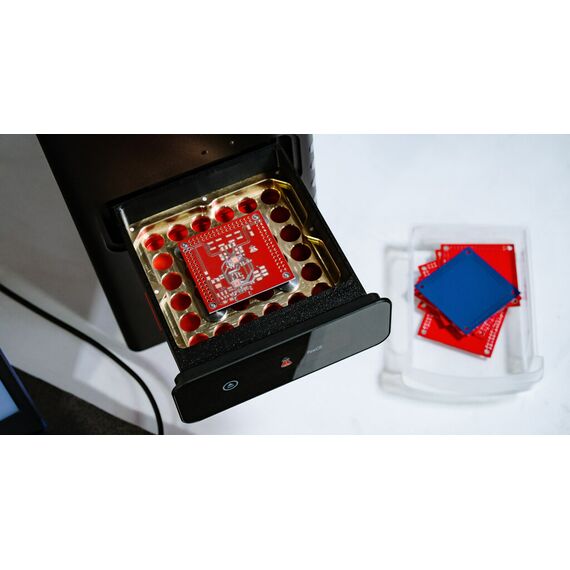

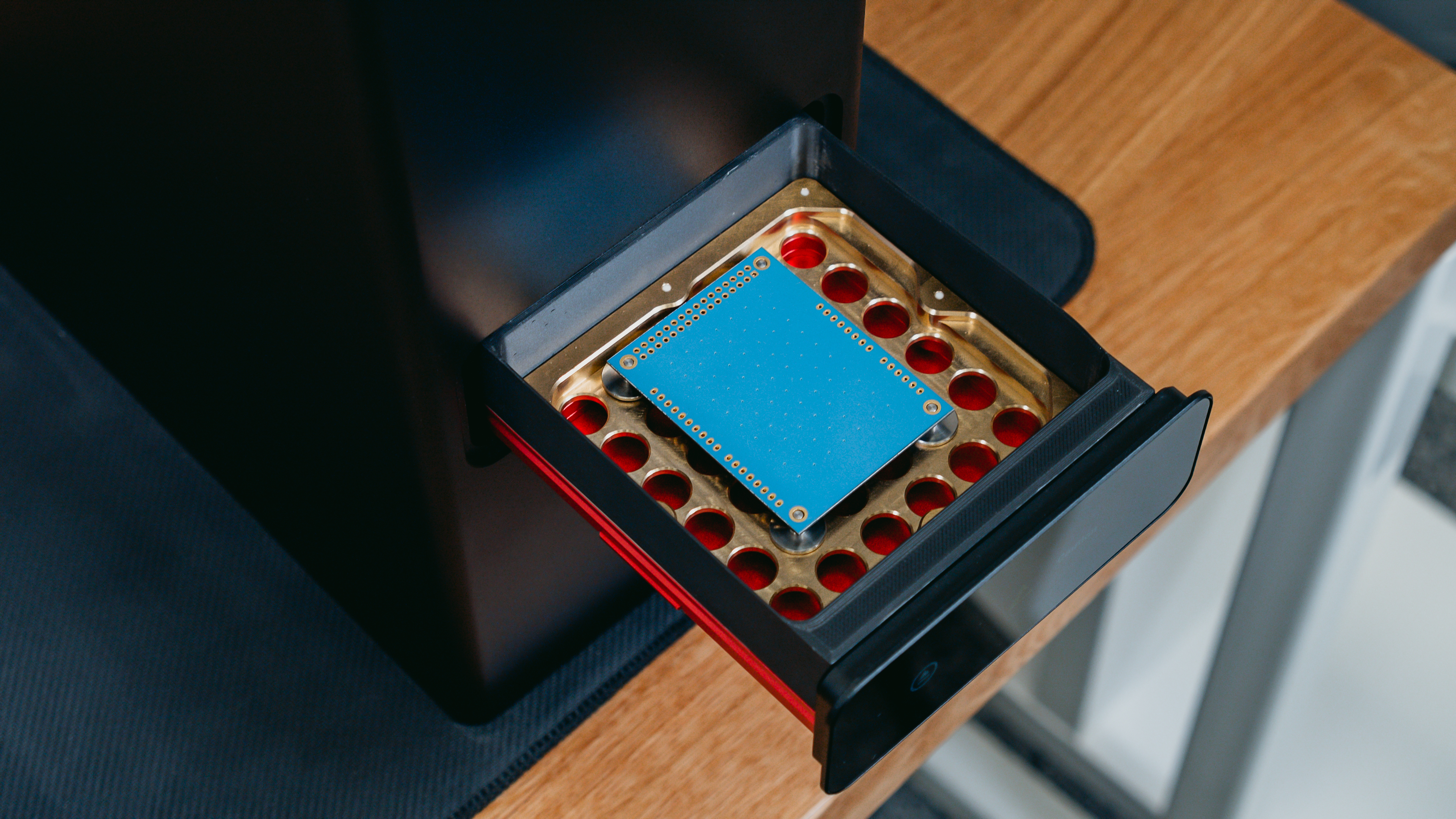

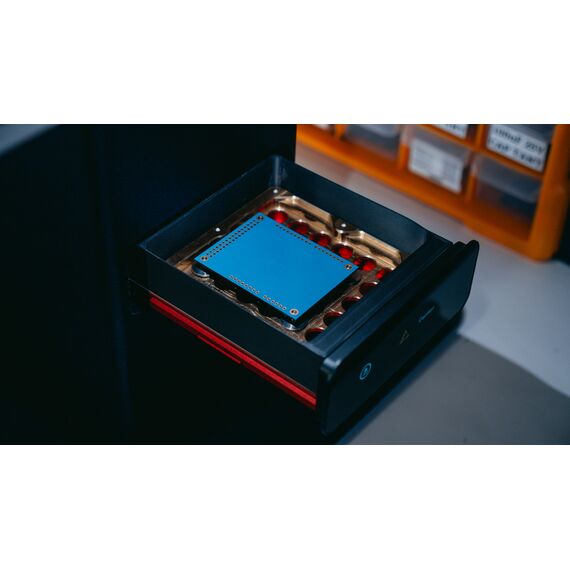

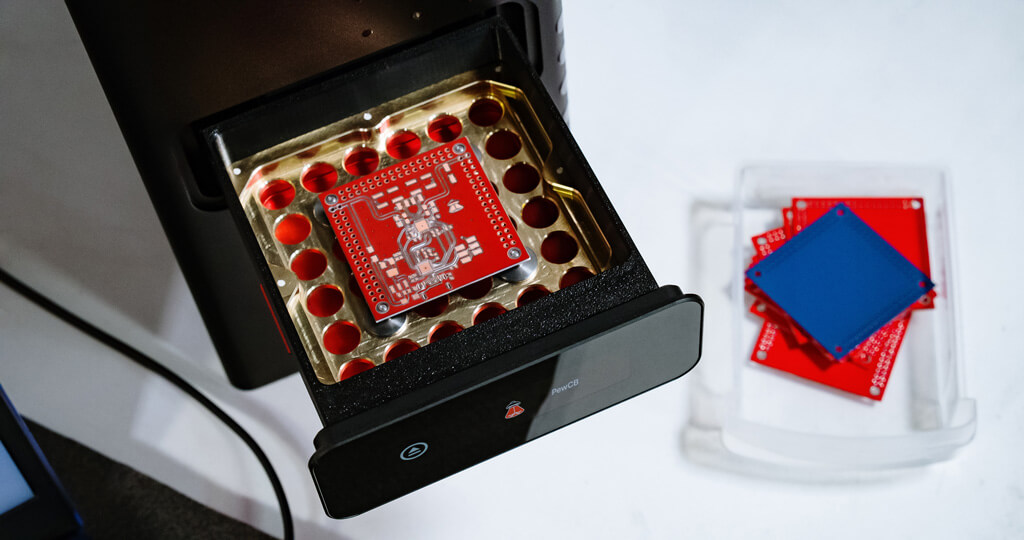

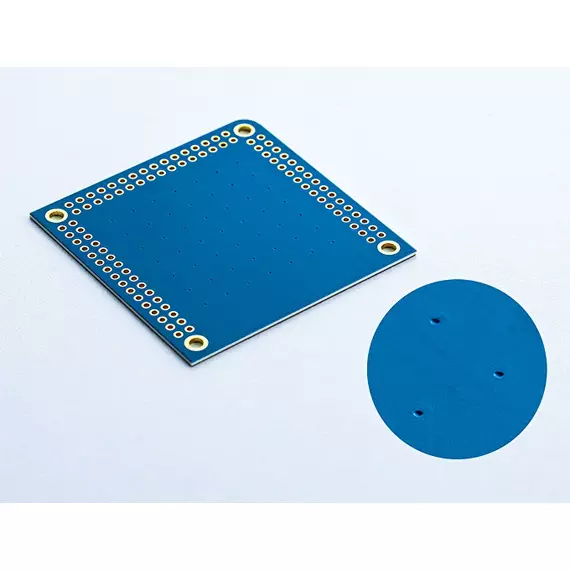

Заготовки имеют двойные ряды контактов для установки разъемов и компонентов со сквозным монтажом.
Из заготовки можно вырезать плату произвольного контура по вашему дизайну, однако обработка контура может занять немного больше времени.
Двусторонние печатные платы
Создание двухсторонних плат с металлизированными сквозными отверстиями — сложная задача для большинства технологий прототипирования. Для нашей технологии — нет.
Мы предлагаем следующие варианты:

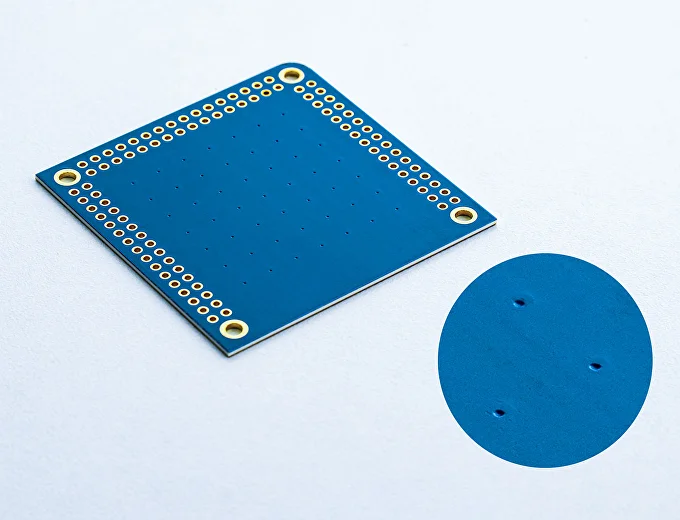

Заготовки изначально имеют сетку переходных отверстий. Для передачи сигнала на другую сторону платы дорожки разводятся к ближайшему переходному отверстию с обеих сторон.
Для удобства проектирования доступны шаблоны заготовок всех размеров для популярных eCAD-приложений.
Метод простой, быстрый и доступен сразу из коробки, однако может накладывать ограничения на дизайн платы.
Предподготовленные переходные отверстия

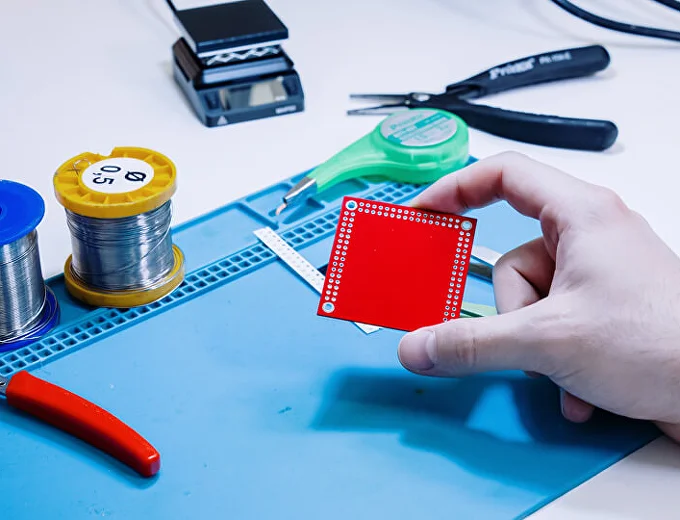

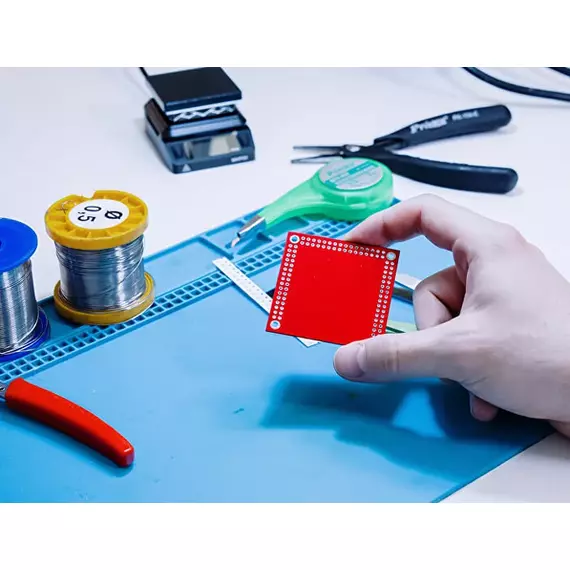

Если предустановленных переходных отверстий недостаточно, можно прожигать сквозные отверстия и вручную устанавливать люверсы для соединения слоёв.
Люверсы и необходимые инструменты для их установки в стандартный комплект не входят.

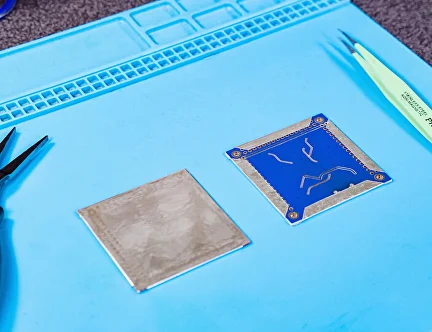

Трафареты для паяльной пасты
Этот метод обеспечивает идеальное выравнивание, без громоздких приспособлений или ручной установки. Шаблоны одноразовые, но для единичных плат экономят время и ускоряют получение готового образца.

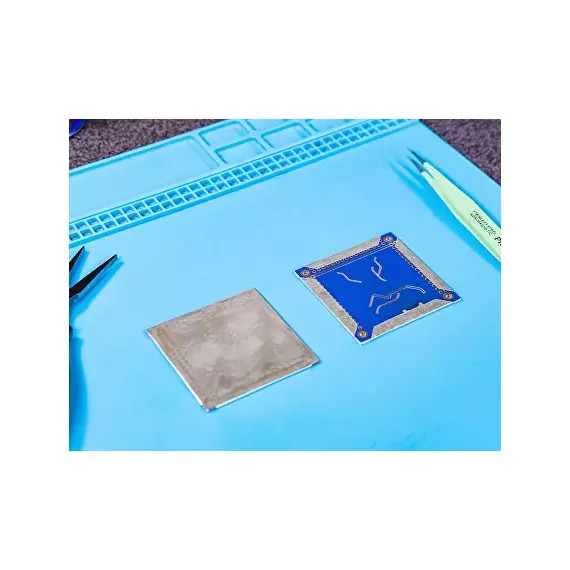

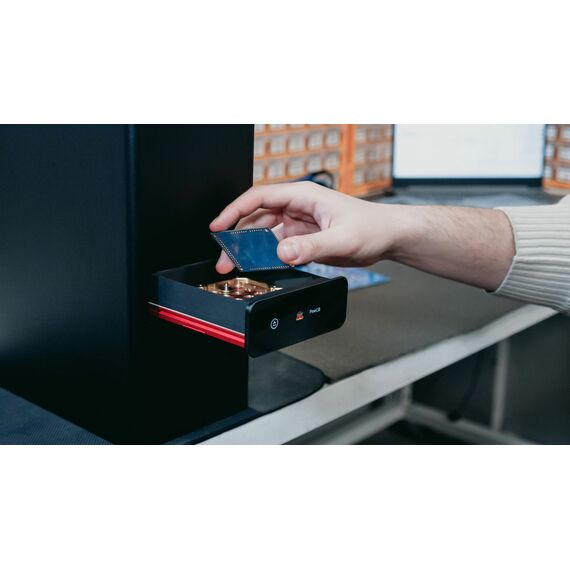

Мы разработали новый подход, упрощающий пайку прототипов: после изготовления платы, закрепите трафаретный лист на плате и поместите её обратно в PewCB. PewCB сформирует трафарет с отверстиями для паяльной пасты напротив контактных площадок.
Безопасный и чистый процесс
Мы разработали PewCB как безопасное и чистое устройство, без запахов и продуктов горения. Во время работы корпус герметично закрыт и удерживает вредные вещества внутри.
Воздух циркулирует через двухступенчатый фильтр: фильтра из активированного угля, нейтрализующего продукты горения, и механического фильтра, улавливающего твёрдые частицы и пыль. Медная пыль оседает в лотке и легко удаляется. Комплект фильтров рассчитан на 400 заготовок.
Лазерная безопасность
Металлический корпус исключает воздействие лазерного излучения на глаза и кожу, а также блокирует вторичные УФ- и видимые излучения во время работы.

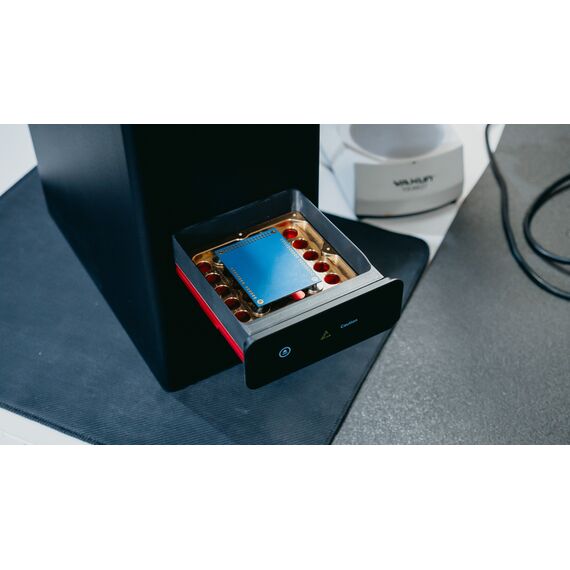

Предприняты дополнительные меры предосторожности: лазер не включится, если лоток выдвинут, поэтому защитные очки не требуются.
Как это работает
Класс лазерной безопасности: Класс 1 - нет воздействия.
- без химических растворов
- минимальный уровень шума
- отсутствие вибраций

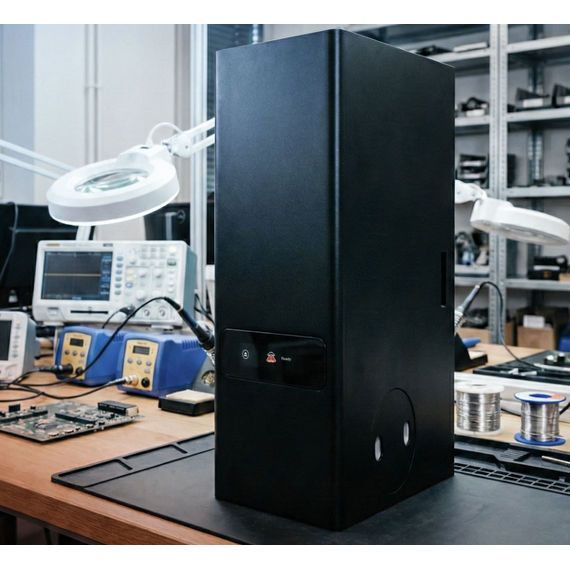

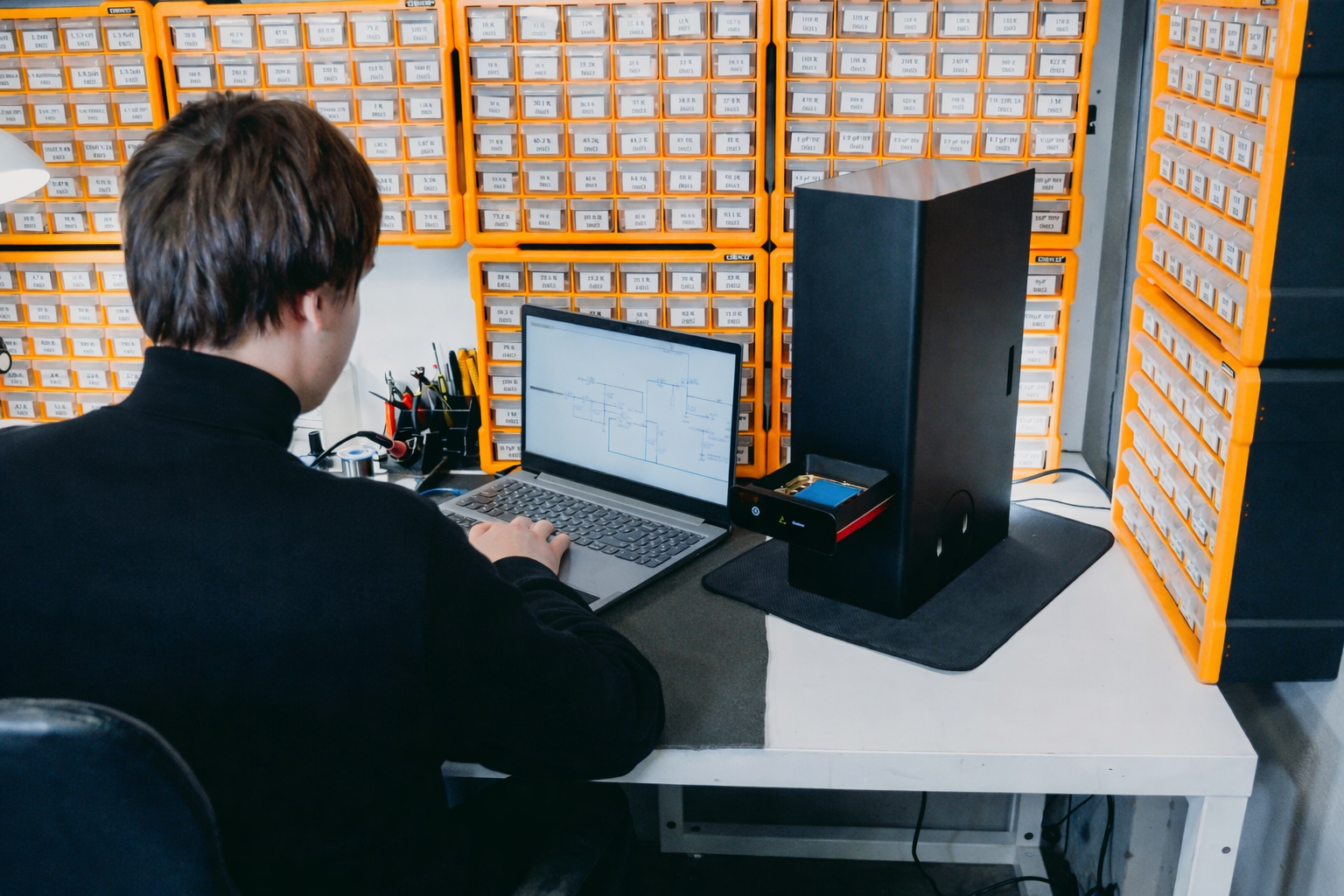

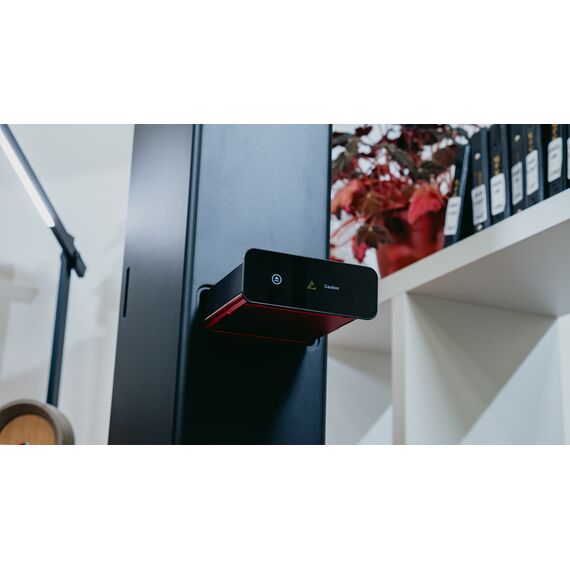

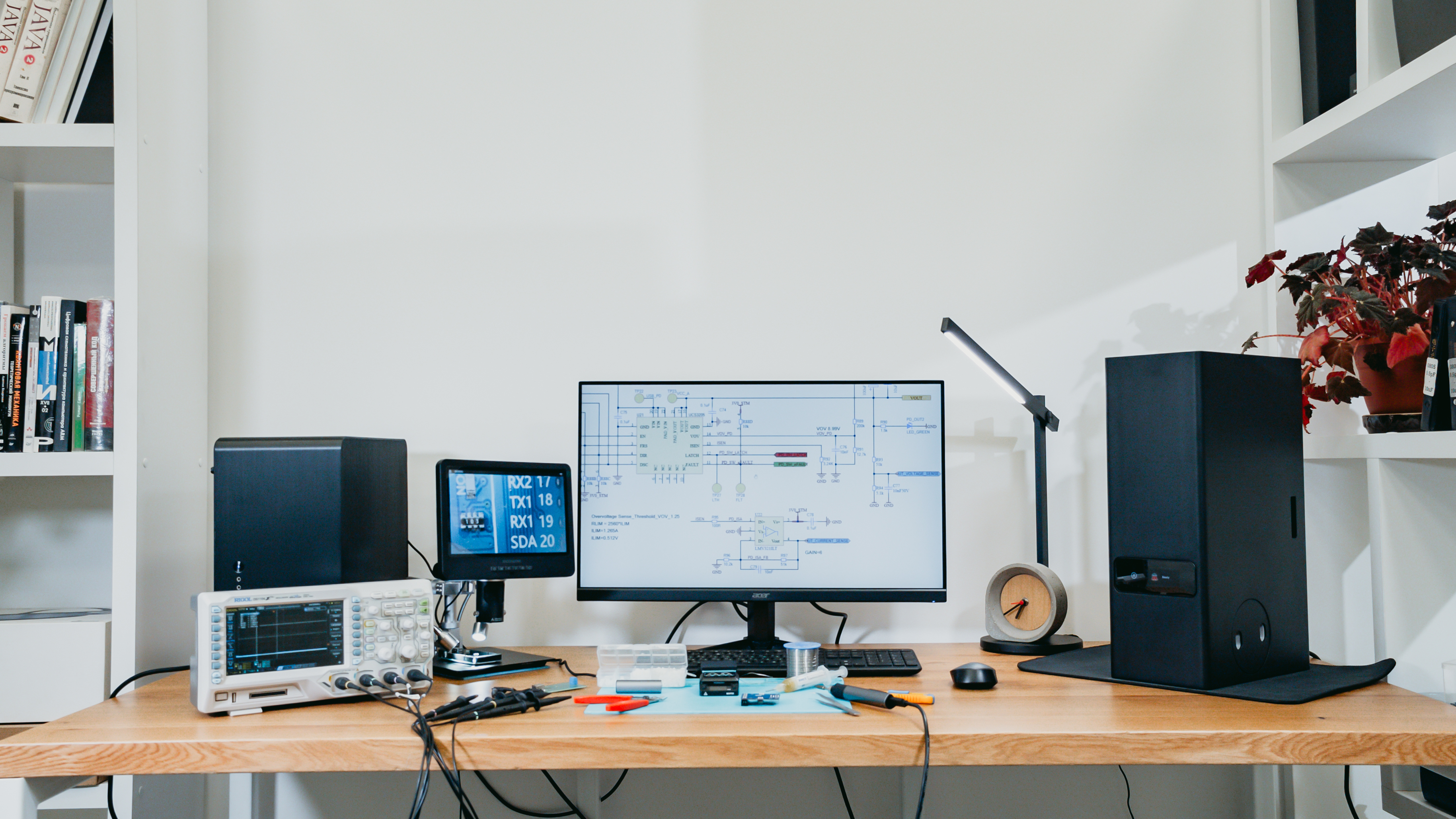

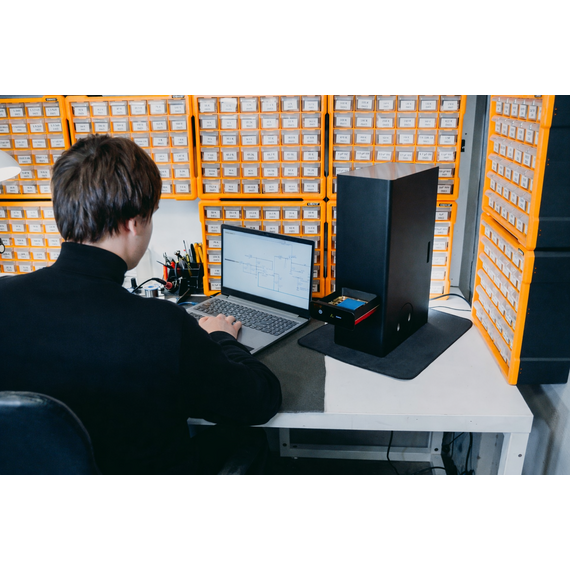

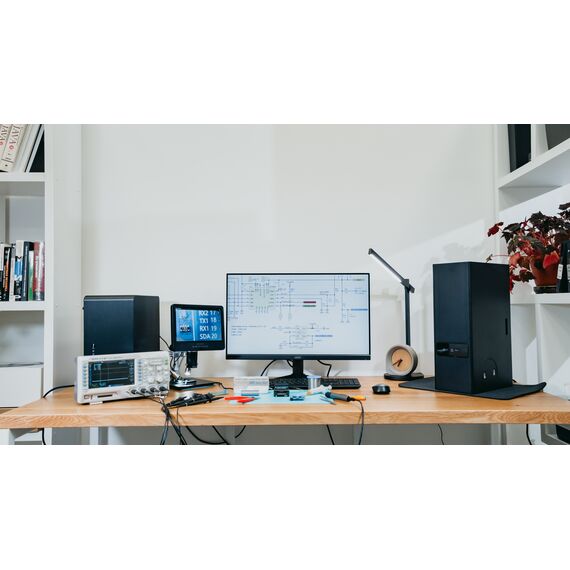

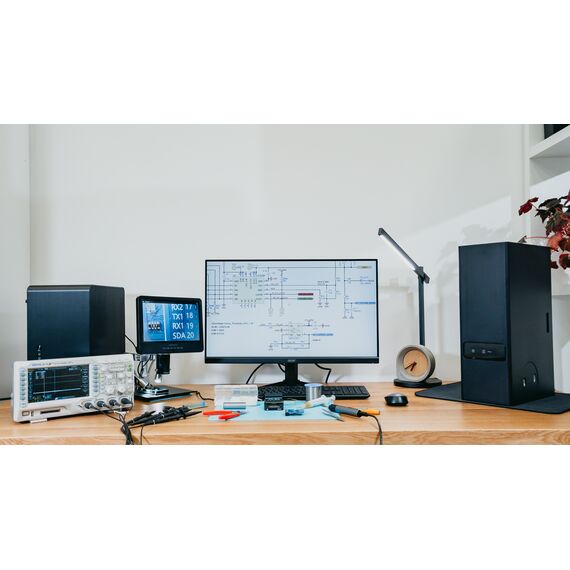

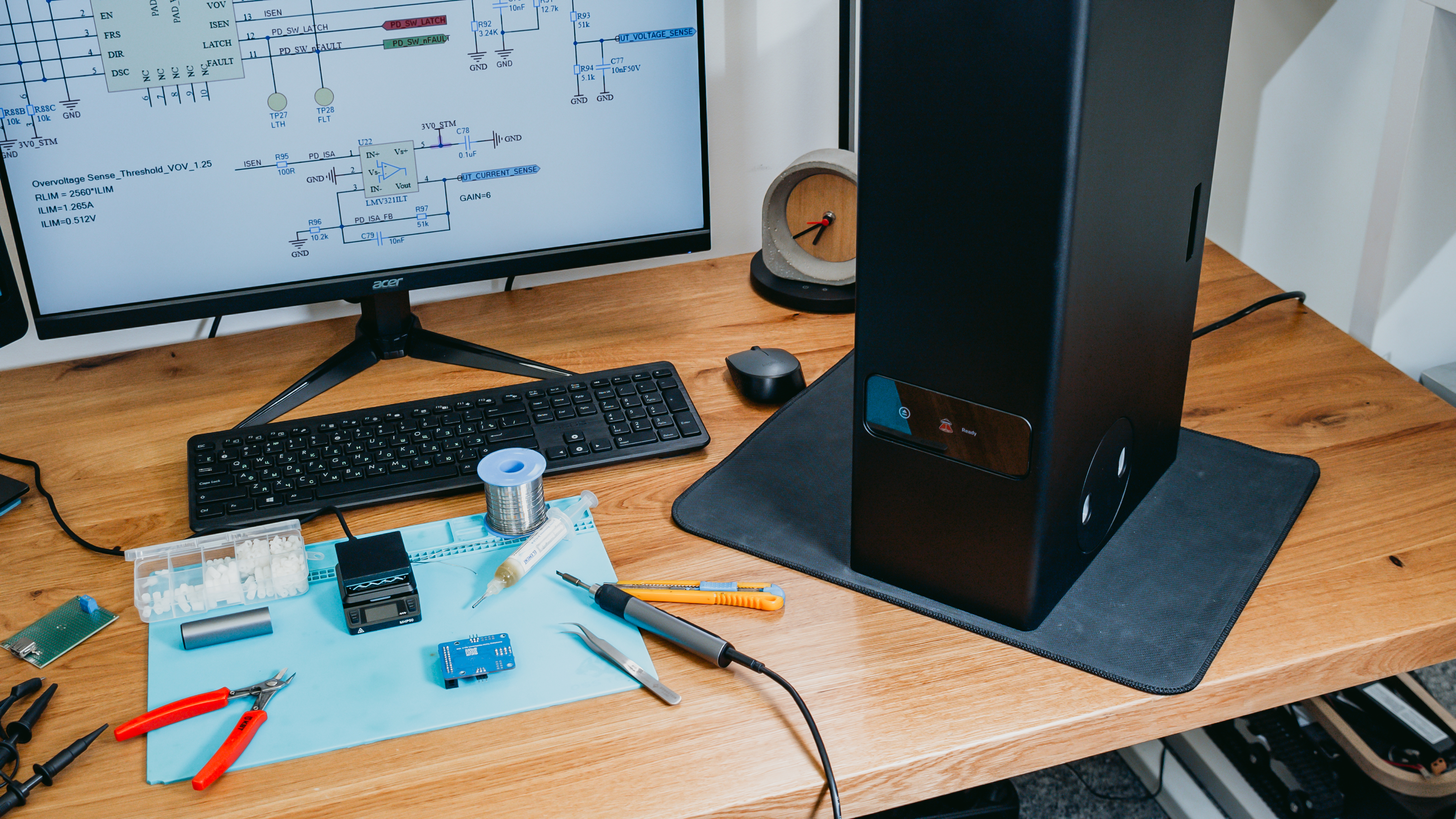

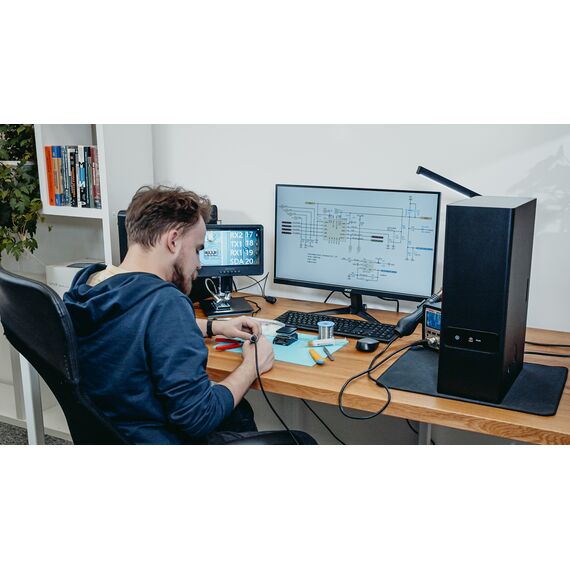

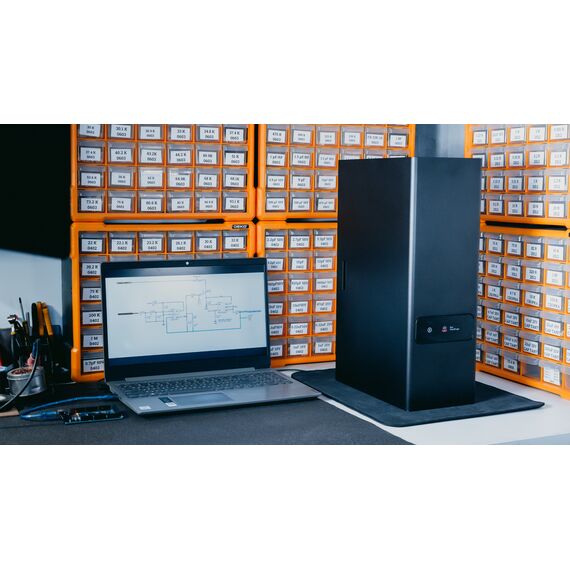

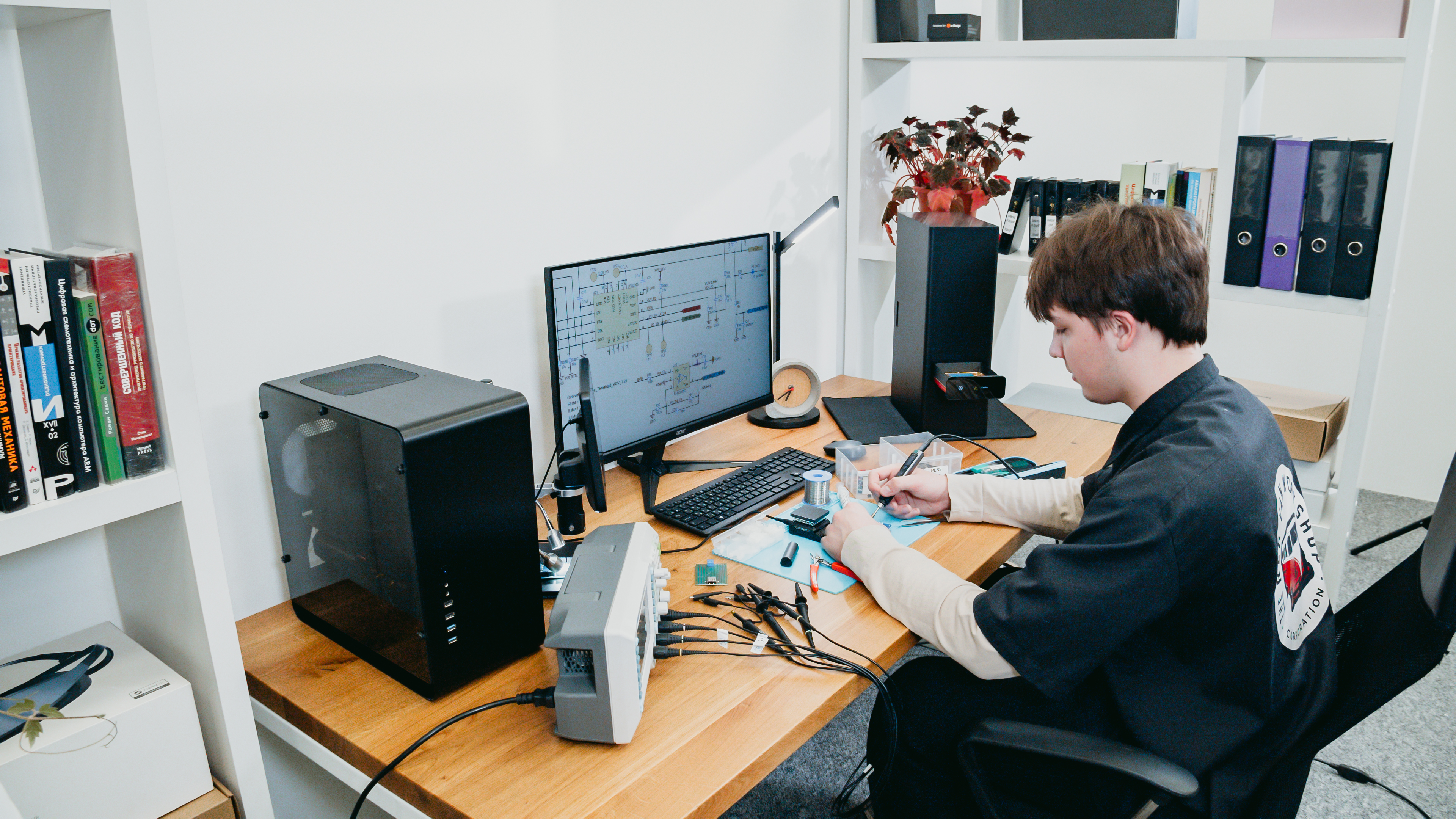

В отличие от решений, требующих отдельного помещения, PewCB можно установить прямо на рабочем столе в любой среде:

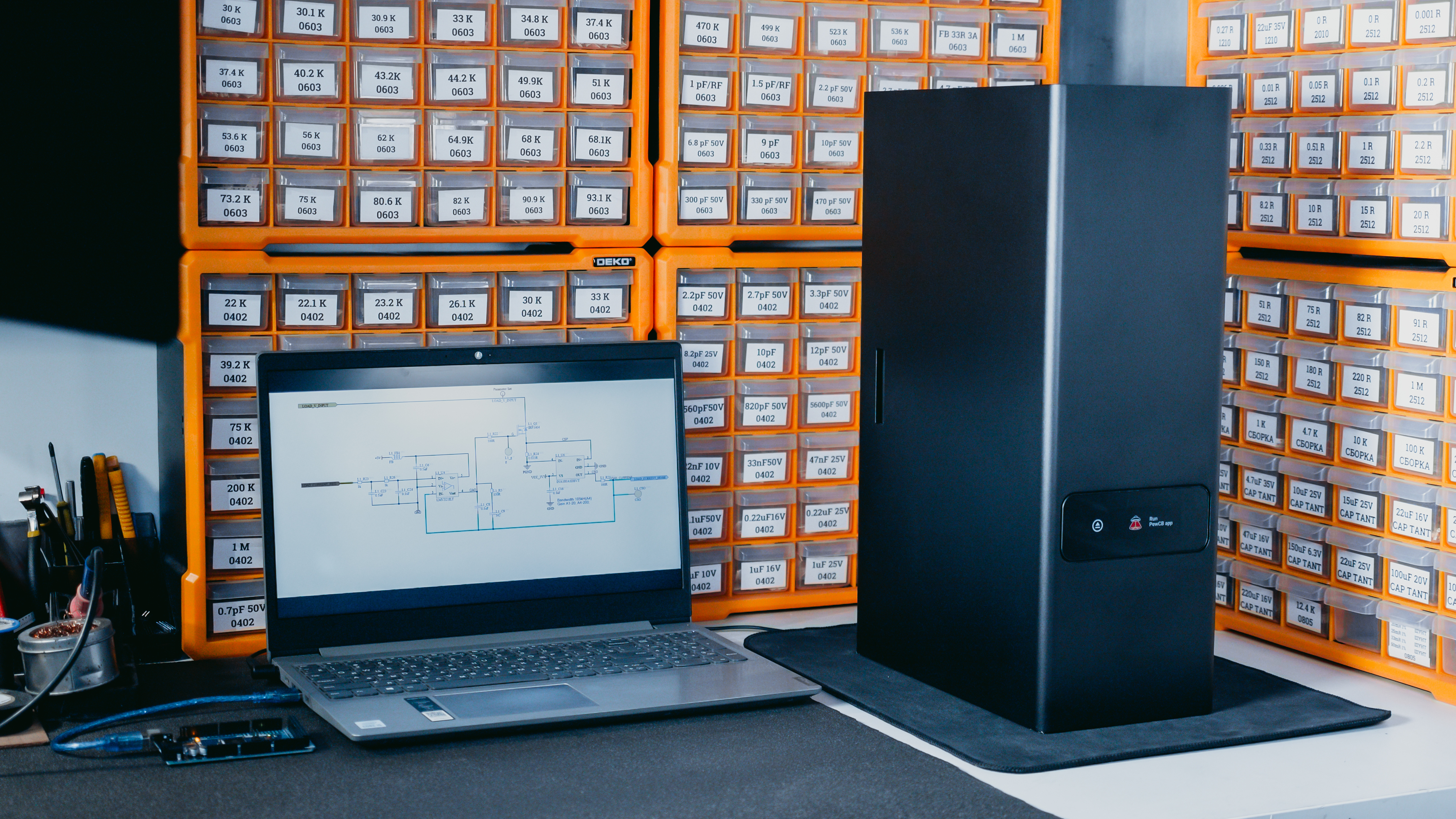

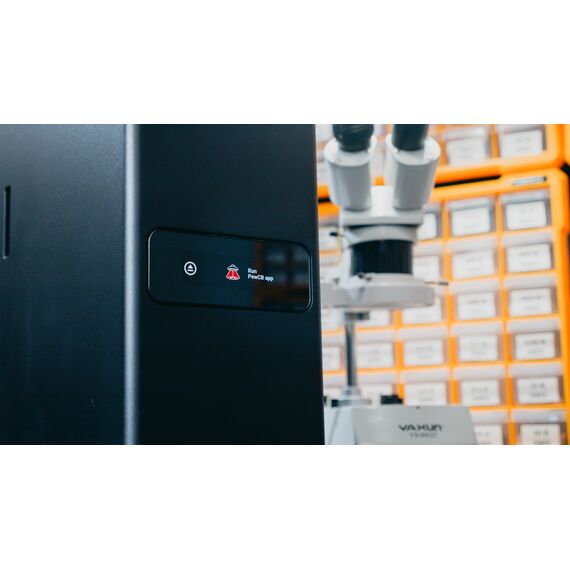

Цельнометаллический корпус
Корпус принтера печатных плат PewCB изготовлен из цельного куска алюминия методом прецизионной обработки. Это обеспечивает высокую жёсткость и стабильность геометрии, напрямую влияя на точность и надёжность работы.
Мы используем премиальные материалы и не идём на компромиссы в качестве — корпус рассчитан на интенсивную эксплуатацию в профессиональной среде.
Спецификация | |
| Длина волны лазера | 1064 нм |
| Мощность лазера | 20 Вт |
| Длина пульса лазера | ~100 нс |
| Диаметр пятна лазера | 35 мкм |
| Класс лазерной безопасности | Класс 1 |
| Поддерживаемые материалы заготовок | Керамика, фольгированная медью |
| Минимальный размер заготовки | 23 x 23 мм |
| Максимальный размер заготовки | 84 x 84 мм |
| Количество фильтров | 4 шт |
| Поддерживаемые размеры заготовок | 1 x 1, 1 x 2, 1 x 3, 1 x 4, 1 x 5, 2 x 2, 2 x 3, 2 x 4, 2 x 5, 3 x 3, 3 x 4, 3 x 5, 4 x 4, 4 x 5, 5 x 5 единиц (1 единица = 15,24 мм) |
| Подключение к ПК | USB Type-B |
| PewCB ПО | Бессрочная лицензия |
| Количество заготовок в комплекте | 200 шт |
| Блок питания | 220 В, 50 Гц |
| Потребляемая мощность | 200 Вт |
| Размер | 155 x 290 x 464 мм |
| Вес | 11 кг |
