Прибор для демонстрации линейн. расширения тел
Описание Прибор для демонстрации линейн. расширения тел
Прибор предназначен для демонстрации линейного расширения твердых тел в сравнительном плане при изучении тепловых явлений в основной общеобразовательной школе.

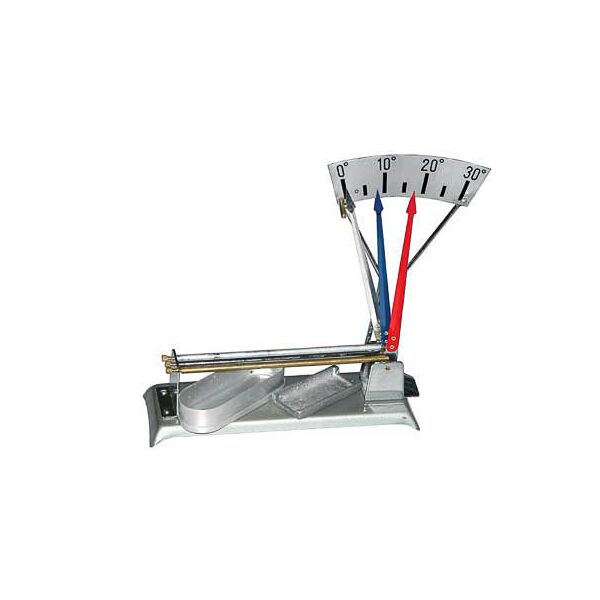

Прибор состоит из профильного металлического основания, на котором слева закреплен неподвижный упор с регулировочными винтами справа – обойма, в верхней части которой ось с тремя стрелками разного цвета: светлая, синяя, красная. На обойме закреплена проволочная вилка, в верхней части которой размещена шкала с градусными делениями от 0 до 30°С. Цена деления шкалы – 5°С. Верхние концы стрелок опираются на горизонтальный проволочный упор, а нижние – оттягиваются спиральными пружинами.
К прибору прилагается 3 образца в виде стержней: стальной, латунный и алюминиевый, каждый длиной 180 мм и диаметром 6 мм. На каждом стержне на одном конце имеется ямка под конусный регулировочный винт, на другом – прорезь под профиль основания стрелки.
К прибору прилагается массивная металлическая подставка, на которой размещают таблетку (таблетки) сухого горючего; алюминиевая коробка с крышкой.
